SVG 是可缩放矢量图形（Scalable Vector Graphics, SVG），一种用来描述二维矢量图形的 XML 标记语言。SVG 图像在放大或改变尺寸的情况下其图形质量不会有所损失。SVG是万维网联盟的标准，与诸如 DOM 和 XSL 之类的 W3C 标准是一个整体。
SVG 是什么？
- SVG 指可伸缩矢量图形（Scalable Vector Graphics）；
- SVG 用来定义用于网络的基于矢量的图形；
- SVG 使用XML格式定义图形；
- SVG 图像在放大或改变尺寸的情况下其图形质量不会有所损失；
- SVG 是万维网联盟的标准；
- SVG 与诸如 DOM 和 XSL 之类的 W3C 标准是一个整体。
SVG 的优势
- SVG 可被非常多的工具读取和修改（比如记事本）；
- SVG 图像中的文本是可选的，同时也是可搜索的（很适合制作地图）；
- SVG 与 JPEG 和 GIF 图像比起来，尺寸更小，且可压缩性更强（小）；
- SVG 图像可在任何的分辨率下被高质量地打印，可在图像质量不下降的情况下被放大（可伸缩）；
- SVG 文件是纯粹的 XML，可以与Java技术一起运行，与其他标准（比如 XSL 和 DOM）相兼容（开放标准）。
SVG 视口
viewport
SVG 可见区域的大小，或者可以想像成舞台大小，画布大小。
1 | <svg width="800" height="600"></svg> |
SVG单位：em/rem, ex, px, in, cm, mm
| 单位 | 含义 |
|---|---|
| em | 相对于父元素的字体大小 |
| ex | 相对于小写字母“x”的高度 |
| px | 相对于屏幕分辨率而不是视窗的大小：通常为1个点或1/72英寸 |
| in | inch, 表英寸 |
| cm | centimeter, 表厘米 |
| mm | millimeter, 表毫米 |
viewBox
视区盒子，SVG就像是我们的显示器屏幕，viewBox 就是截屏工具选中的那个框框， 最终的呈现就是把框框中的截屏内容再次在显示器中全屏显示！
1 | viewBox="x,y,width,height" |
preserveAspectRatio
使用 preserveAspectRatio 属性来让 viewBox 保持宽高比。
1 | preserveAspectRatio=[defer]<align><meetOrSlice> |
defer 参数是可选值，它仅仅在 image 元素上应用 preserveAspectRatio 属性时才使用。在使用其他元素时会被忽略。

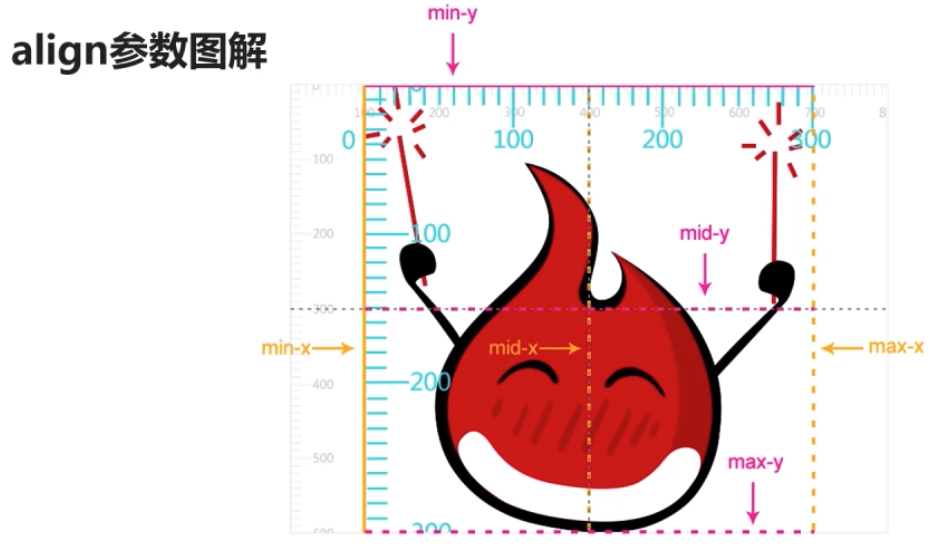

align 参数控制 viewBox 是否强制进行均匀的缩放。
| 取值 | 描述 |
|---|---|
| xMin | viewBox 的最小 X 值对齐 viewport 的左边部 |
| xMid | viewBox 的 X 轴中点对齐 viewport 的 X 轴中点 |
| xMax | viewBox 的最大 X 值对齐 viewport 的右边部 |
| YMin | viewBox 的最小 Y 值对齐 viewport 的顶边 |
| YMid | viewBox 的 Y 轴中点对齐 viewport 的 Y 轴中点 |
| YMax | viewBox 的最小 Y 值对齐 viewport 的底边 |
align 参数的3x3种组合取值
| 取值 | 描述 | 类比 |
|---|---|---|
| xMinYMin | viewBox 的 <min-x> 对齐 viewport 的最小 X 值，min-y 对齐 viewport 的最小 Y 值 | background-position: 0% 0%; |
| xMinYmid | viewBox 的 <min-x> 对齐 viewport 的最小 X 值，viewBox 的 Y 轴中点 对齐 viewport 的 Y 轴中点 | background-position: 0% 50%; |
| xMinYMax | viewBox 的 <min-x> 对齐 viewport 的最小 X 值，min-y+<height> 对齐 viewport 的最小Y值 | background-position: 0% 100%; |
